Alat za merenje zategnutosti zupčastog kaiša

Lokacija: Beograd - ostalo (Srbija, Beograd)
Kategorije: Ostalo
Stanje: Novo
Garancija: Nema

Tekst oglasa

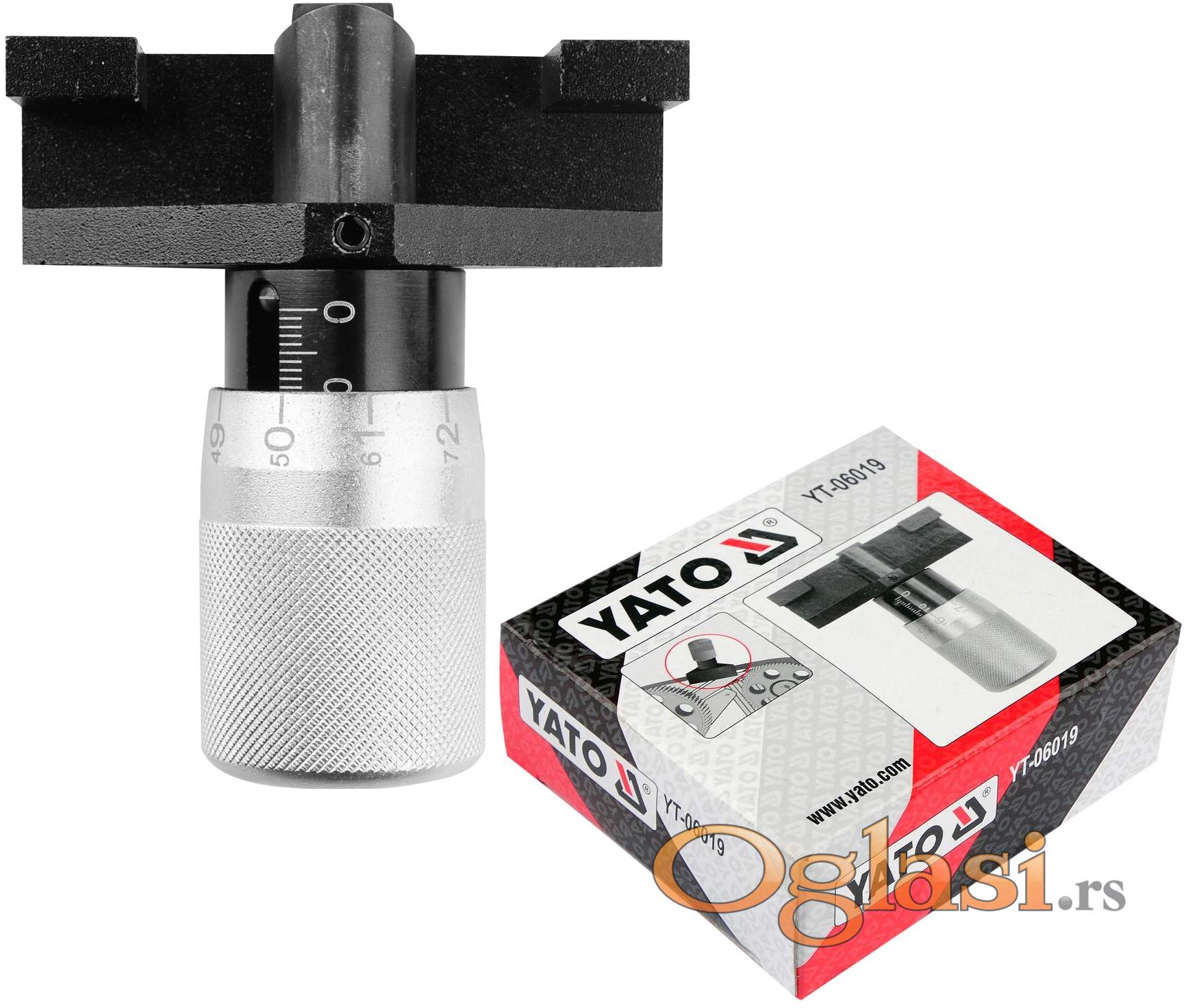

Alat za merenje zategnutosti zupčastog kaiša
Instrument ima dve skale.
Veći obim instrumenta odgovara većem obimu u dugmetu, a shodno tome manja skala na instrument odgovara manjem obimu na brojčaniku .

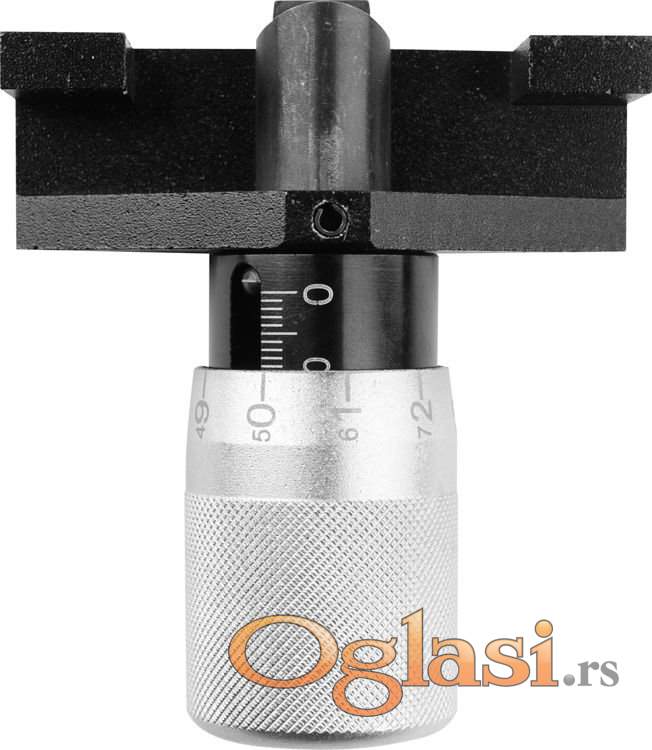

1 - Rotirajuće dugme se koristi za podešavanje opterećenja, skale na uređaju odgovaraju jedinicama
2 - Sonda.
3 - Veličina trake - pokazuje trenutno skretanje klipa
Opterećenje = 16.1
Skretanje pojasa = 14
NAPOMENA :
Verifikacija se vrši uz motor.
Pazite na temperaturu motora.
Nositi zaštitne rukavice.
1. Postavite traku sa alatkama na mesto
2. Iz priložene uporedne tabele pročitajte radne tačke podešavanja instrumenta
3. Okrenite točkić dok ne podesite vrednost za skali od opterećenja navedenog u tabeli (Na primer, vrednost skale opterećenja je 16,1 )
4. Tačan rezultati se može dobiti povlačenjem proseka iz dva merenja
NAPOMENA: visina trake treba da bude veća od 5mm u odnosu na vrednosti u tabeli čine razliku u visini. Na primer, za traku sa visine od 7mm da se doda vrednost 2mm (7mm - 5mm = 2)
Primer: zupčasti kaiš treba da skrene 2,5 mm pod pritiskom 55nm:
Vrednosti se čitaju iz tabele (trake od visine 5 mm ) :
Razmera opterećenje = 16,1 otklona skale = 14.0
Ako pojas je veći od 5mm do vrednosti, čita iz tabele da bi se razlika u visini . Ako uzorak ima visinu od 7mm bara dodatog u tabeli, dodati:
Skala opterećenja : 16,1 + 2,0 = 18,1 mm.
Otklona skale : 14.0 + 2.0 mm = 16,0.

Obnovljen:

Cena: 4.500,00 din
